Match up(图形化编程软件)v2.05官方版

Matchup是柴火创客针对Arduino兼容平台产品推出的一款图形化编程软件。 Matchup完全独立于ArduinoIDE，但完美兼容各类Arduino主控板。它涵盖了大量的电子模块应用，可以直接转换生成文本代码，无需下载各种库文件。

Match up是柴火创客针对Arduino兼容平台产品推出的一款图形化编程软件。 Match up完全独立于Arduino IDE，但完美兼容各类Arduino主控板，涵盖大量电子模块应用。可以直接转换生成文本代码，无需下载各种库文件。

在Match Up的模块拼接界面中，可以通过拖动电子模块来连接硬件电路；在逻辑拼接界面中，可以通过拖动逻辑模块来编写程序。这种积木式的拼接方式，使硬件电路连接变得简单，逻辑程序编写不再复杂。

Match up注重训练学生的逻辑思维，通过“游戏”抓住学生的兴趣，让学生在玩中学习知识。

指示

　一、Matchup安装步骤

第1 步：从本网站下载Match up 软件

第2步：安装驱动程序

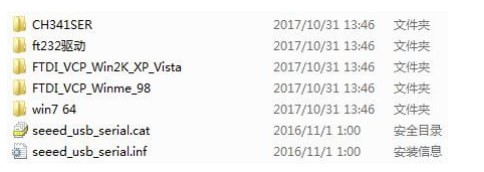

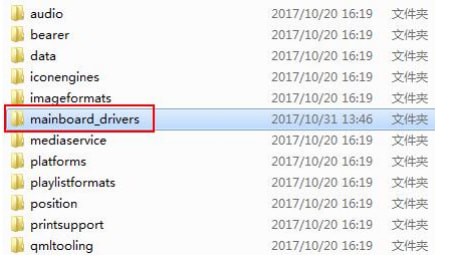

驱动程序位于Matchup安装文件中的mainboard_driver文件夹中。

驱动文件夹包含关节主控驱动文件（CH341SER）、Seeeduino主控驱动文件（seeed_usb_serial）等。

连接电脑：

通过USB将关节主控或Seeeduino主控连接到电脑

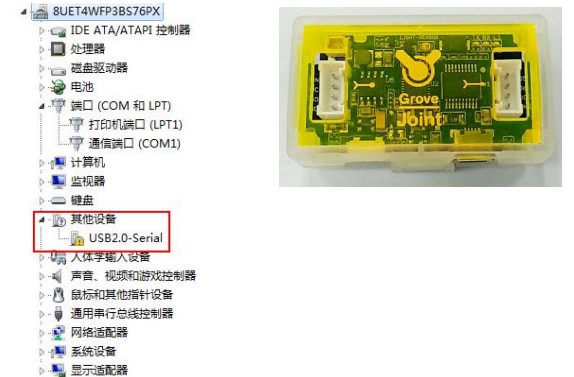

打开电脑的“设备管理器”，可以看到：

1、如果主控板是Grove接头（橙色框，2个接口）

注意：联动主控需按下开机开关。未正确上电时，主控板左下角绿灯快闪；正确通电后，主控板左下角绿灯常亮，右下角红色LED灯闪烁。

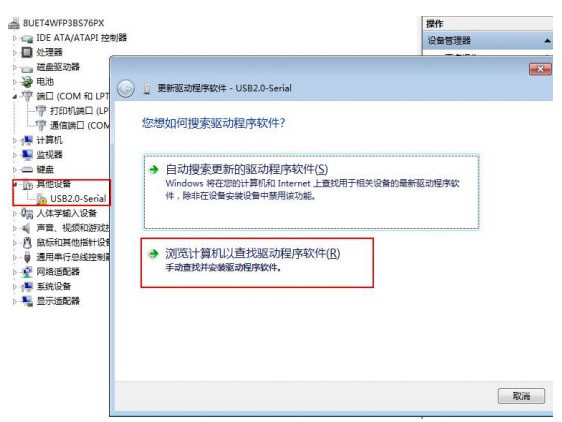

右键单击端口，然后单击“更新驱动程序”以选择正确的驱动程序文件夹。

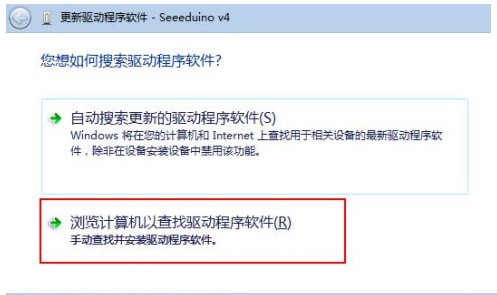

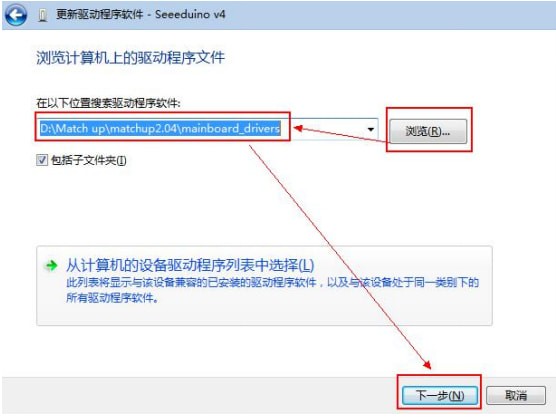

单击“浏览我的计算机以查找驱动程序软件”；单击“浏览.”

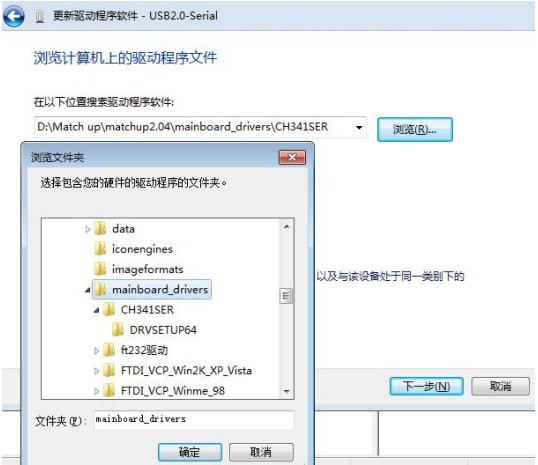

选择正确的驱动程序文件，然后单击“下一步”

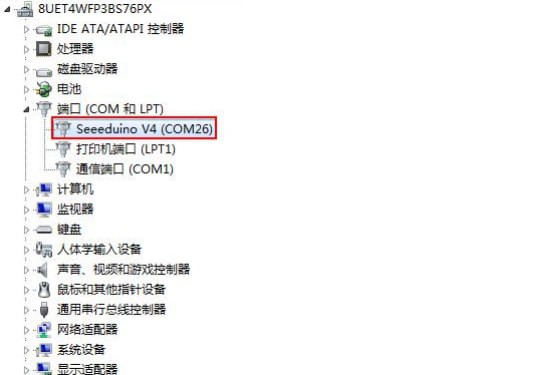

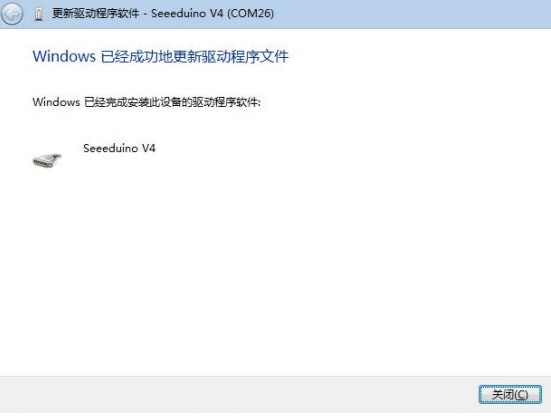

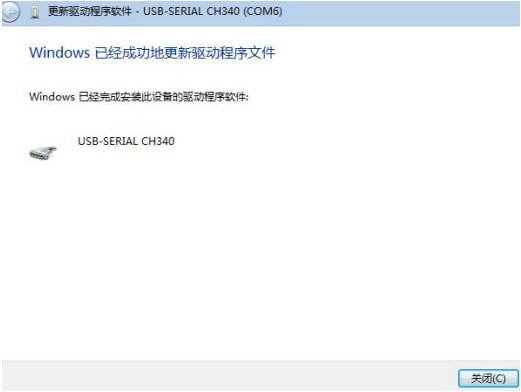

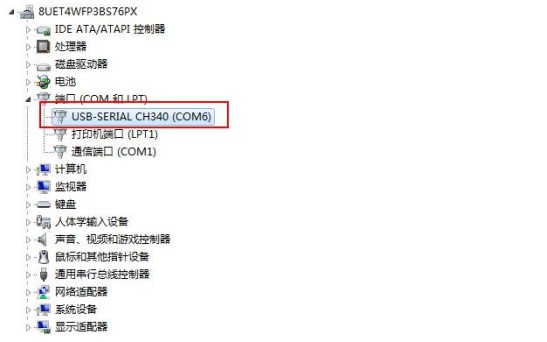

安装成功后，端口前面的黄色感叹号会消失，“设备管理器”的“端口”中会显示端口和端口号。

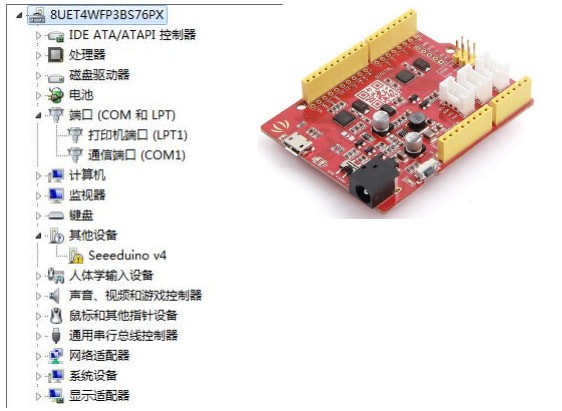

2.如果主控板是Seeeduino（红板）

与联主控的驱动安装一致，右键端口，更新驱动文件，选择正确的驱动文件。

　二、Matchup的使用方法

第1 步：拖放电子模块

使用联主控讲解

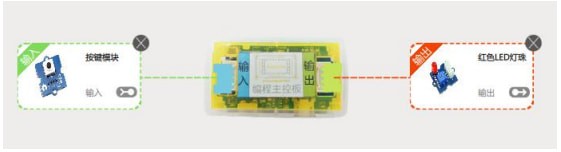

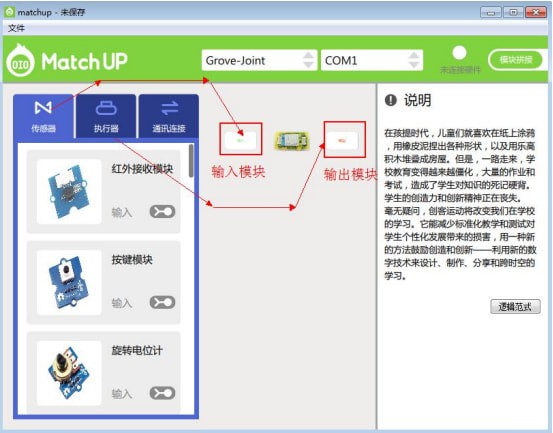

在“模块拼接”界面中，将“传感器”栏下的电子模块拖入“输入模块”中，将“执行器”栏下的电子模块拖入“输出模块”中。例如，使用联合主控、“按钮模块”和“红色LED灯珠”。

第2 步：拖放逻辑模块

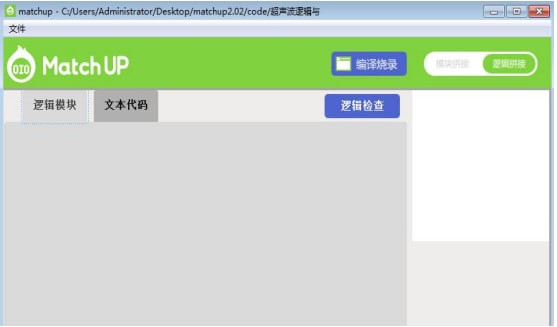

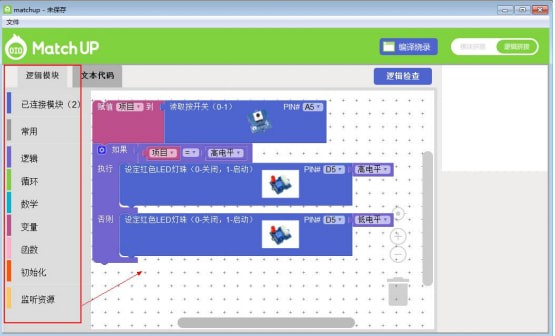

在“逻辑拼接”界面中，将电子模块连接到左侧“逻辑模块”中找到的相应逻辑语句。如下图所示，要实现的功能是：当检测到按键开关被按下时，红色LED灯珠就会点亮；如果不按下钥匙开关，红色LED灯珠不会点亮。

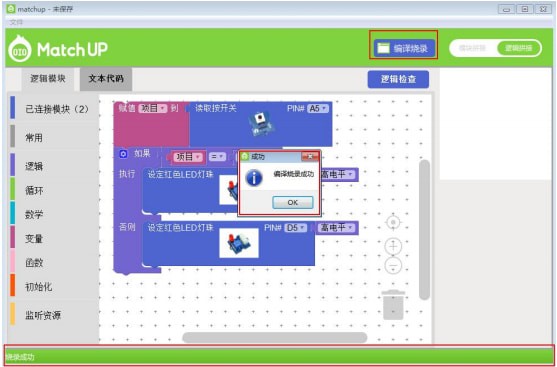

第三步：编译并烧录程序

点击“编译并刻录”并等待。当下方进度条即将结束时，联合主控板上红灯闪烁。闪烁结束后，软件界面会显示“编译烧录成功”。

三、Matchup问题检查步骤

如果“编译烧录”失败，需要首先检查串口是否连接正确，硬件是否连接正确，使用时关节主控是否上电。其次，判断是否存在其他问题。

如果安装驱动时出现问题，可以尝试关闭电脑的安全卫士软件并重新安装。

具体步骤如下：

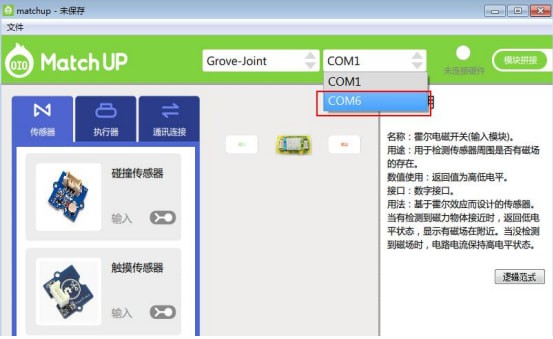

第1步：Matchup主页上的com端口选择是否正确？

1、连接主控

注意：使用联控主控时，需要按按键开机。此时主控板上红色LED灯会闪烁。

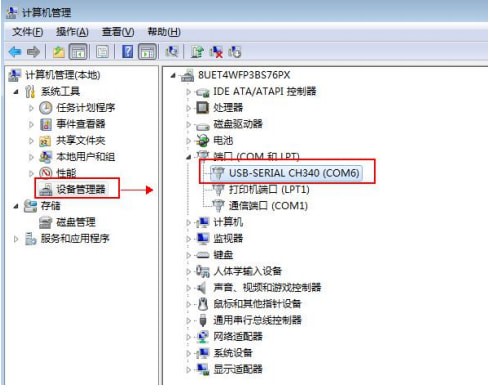

2.打开设备管理器

右键单击“我的电脑”/“计算机”，然后单击端口

检查串口号与软件上的串口号是否一致

第二步：驱动是否安装成功？

1.打开电脑的“设备管理器”

2.检查驱动是否安装成功

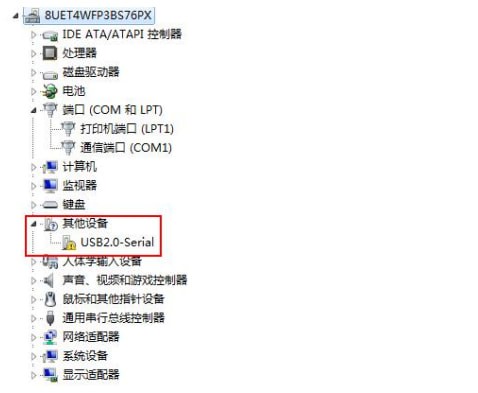

如果驱动程序未成功安装，计算机无法识别该端口设备，该端口设备上会标记一个黄色感叹号。

3.安装驱动

安装步骤请参考《Matchup安装及使用方法》。

第三步：USB线是否有问题？

检查硬件电路连接是否有问题，例如接口松动。更换USB 电缆或更换USB 接口。

第四步：MatchUp安装路径

将Matchup软件安装包放到桌面上，再次尝试打开；

第五步：消除防病毒软件的影响

关闭电脑的杀毒软件（例如：360、电脑管家等）然后重新打开；

第六步：主板供电电压是否一致？

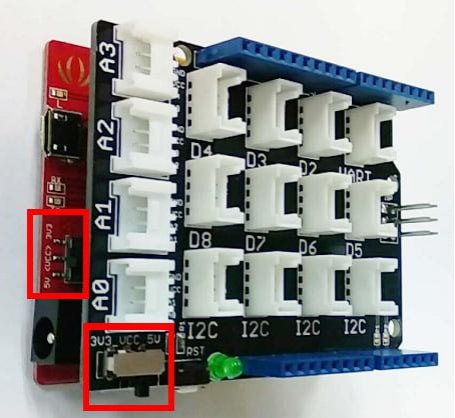

检查BaseShield板上的电源切换开关与Seeeduino板上的电压切换开关是否一致。一般设置为5v；

第七步：更换主控

尝试更换其他主控（最好是已经确认没问题的主控）。

其他问题

1、打开软件后显示不正常，如白屏（或无显示）。可能是显卡太旧，换电脑试试；

2、如果刻录失败且上述问题已排除。使用鼠标在软件界面下方缓慢移动。当鼠标箭头变为下图时：

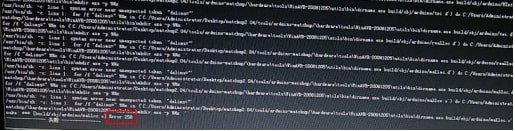

拉起状态信息界面，如果错误信息如下：

解决办法是：

打开压缩文件“patch-matchup”

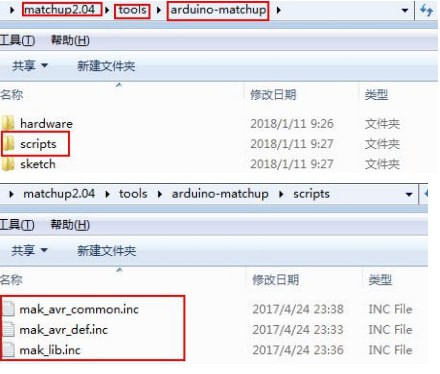

用matchUp软件安装目录（例如路径：C:\\Users\\Administrator\\Desktop\\matchup2.02\\tools\\arduino-matchup\\scripts）中的“scripts”文件夹中的文件覆盖该目录下的三个文件。

3、如果出现以下问题，“刷新”页面即可；点击右上角的开关进行一次切换，例如先点击切换到模块拼接，再继续点击切换到逻辑拼接；
